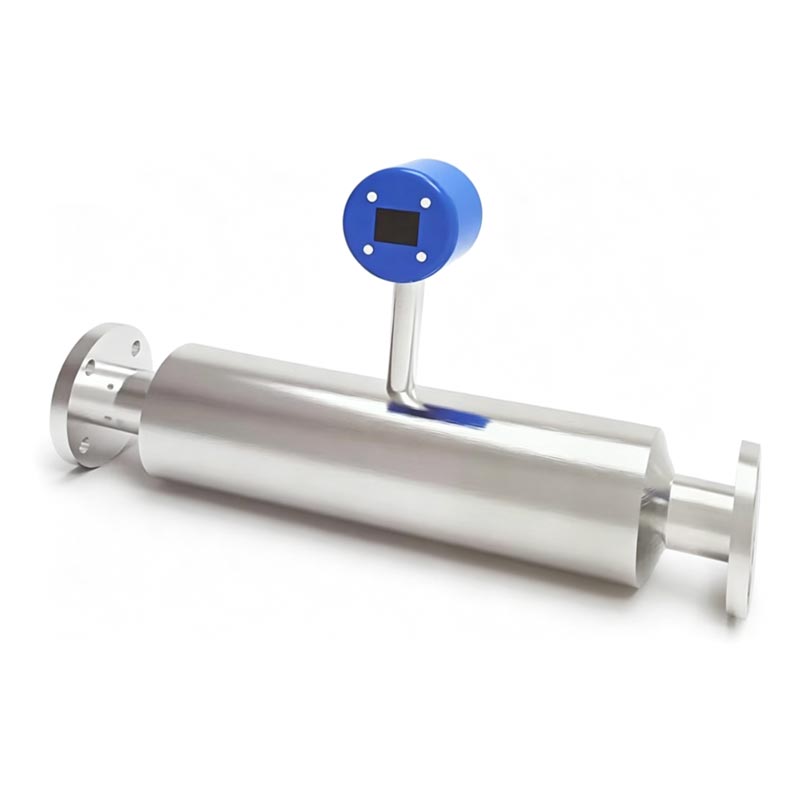

Pengukur Konsentrasi Mortar Terpasang Flange Anti-blok Untuk Sistem Penyampaian Bubur Lingkungan

SINOU adalah produsen instrumen lingkungan profesional, memasok Mortar Pemasangan Flange Anti-blok yang disesuaikan Pengukur Konsentrasi Untuk Sistem Penyampaian Bubur Lingkungan untuk perlindungan lingkungan kota, konstruksi padat klien pengolahan limbah dan limbah.

Dirancang untuk mortar konsentrasi sedang-rendah dan lumpur komposit dengan butiran pasir, rongga anti-bloknya yang melebar dan unik menghindari pemblokiran pengendapan pasir; bagian yang dibasahi mengadopsi baja tahan karat 304 yang menebal, opsi PU berlapis yang disesuaikan untuk bubur yang mengandung pasir abrasif.

Dilengkapi dengan tampilan digital di tempat dan sinyal ganda keluarannya, ini menghubungkan kabinet kontrol pengiriman bubur untuk menyesuaikan aliran pompa dan dosis aditif secara otomatis untuk mengoptimalkan keseluruhan biaya operasi pengangkutan pipa.

Detail Produk

1. Mengukur Detail Badan Pipa

(1) Mengadopsi struktur tubular terintegrasi las penuh tanpa sudut mati bagian dalam dan hambatan yang menonjol di dalam aliran saluran, pada dasarnya menghindari sedimentasi bubur, penskalaan kristal, dan penyumbatan sedang, menyelesaikan industri dengan sempurna titik nyeri inklusi udara dan kristalisasi untuk cairan dengan viskositas tinggi.

(2) Dua jenis perawatan permukaan pipa bagian dalam opsional: penyelesaian gambar standar dan pemolesan cermin bermutu tinggi selesai. Dinding bagian dalam yang dipoles cermin sangat mengurangi adhesi pigmen, kristal, dan partikel padat halus, secara efektif memperpanjang siklus pembersihan rutin dan mengurangi waktu henti pemeliharaan.

(3) Sambungan flensa tempa integral di kedua ujung pipa, sesuai dengan spesifikasi flensa pipa industri standar, memungkinkan pemasangan inline langsung pada pipa pengangkut asli tanpa rekonstruksi pipa bypass tambahan, biaya transformasi proyek yang lebih rendah.

(4) Uji tekanan hidrolik yang ketat sebelum pengiriman: setiap badan pipa yang sudah jadi diuji di bawah 1,5 kali nilai pengenal tekanan kerja maksimum untuk menghilangkan bahaya kebocoran yang tersembunyi. Tekanan kerja maks versi standar mencapai 2MPa, Versi khusus tekanan tinggi mendukung 100bar(1450psi).

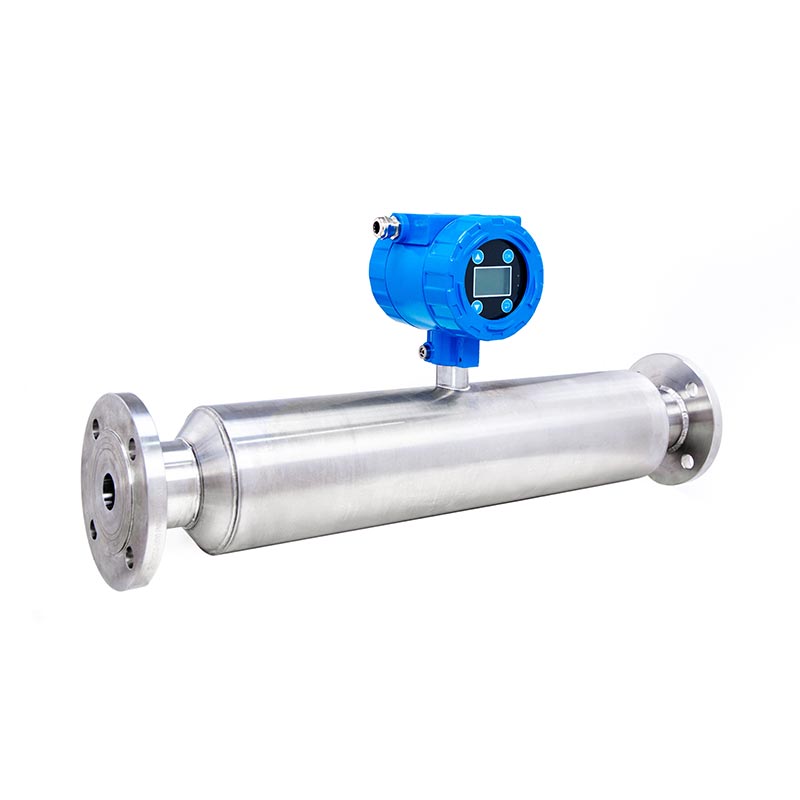

2. Detail Modul Pemancar & Tampilan Teratas

(1) Unit pemancar digital terintegrasi dipasang di bagian atas pipa pengukur, tingkat perlindungan seluruh mesin mencapai IP65, kinerja tahan debu dan kedap air yang baik untuk lingkungan bengkel terbuka yang lembab dan berdebu.

(2) Dua opsi bahan rumah untuk pemancar: cangkang paduan aluminium cor standar untuk kondisi kerja umum; baja tahan karat atau cangkang plastik yang disesuaikan untuk bengkel gas volatil korosif yang kuat untuk menahan gas kimia erosi.

(3) Modul cloud IoT independen bawaan di dalam chip pemancar: tampilan digital real-time lokal nilai kepadatan/konsentrasi pada layar LCD; secara otomatis menyimpan data pengujian historis lengkap di platform cloud, pengguna dapat memeriksa tren historis dan mengekspor data deteksi tersegmentasi untuk analisis produksi kapan saja melalui jaringan.

(4) Struktur pemancar khusus tahan ledakan opsional, mematuhi standar tahan ledakan internasional, tersedia untuk bahan kimia yang mudah terbakar dan meledak, bengkel pemrosesan tambang.

3. Detail Inti Penginderaan Presisi Internal

(1) Komponen penginderaan terintegrasi presisi tinggi direndam sepenuhnya dalam jalur aliran sedang, telah dikalibrasi sebelumnya program kompensasi suhu selama produksi, pengaruh suhu dikontrol dalam ±0,0001g/cc per ℃, akurasi pengukuran yang stabil ketika suhu sedang bervariasi dari -50℃ hingga +150℃.

(2) Algoritme kompensasi tekanan yang dioptimalkan setelah kalibrasi pabrik, pengaruh tekanan pada hasil pengukuran dapat diabaikan, menjamin pembacaan yang stabil di bawah tekanan pipa yang berfluktuasi.

(3) Desain akuisisi sinyal digital penuh, sinyal analog diubah menjadi data konsentrasi digital yang akurat di dalam chip inti, mendukung keluaran sinyal langsung ke sistem kontrol PLC dan DCS untuk mewujudkan pemberian dosis otomatis dan kontrol produksi loop tertutup.

4. Detail Klasifikasi Bahan Bagian yang Dibasahi

(1) Komponen basah tipe standar: baja tahan karat SUS316, cocok untuk bubur netral, asam lemah & alkali air limbah, media pulp dan mortar mineral biasa dengan korosi rendah.

(2) Komponen basah tipe khusus anti-korosi: Bahan paduan Hastelloy C22 atau Titanium, dikembangkan secara khusus untuk asam kuat, alkali kuat, klorida tinggi dan cairan limbah pewarnaan korosif yang parah, efektif menolak bahan kimia korosi dan memperpanjang masa pakai di bawah lingkungan medium yang keras.

5. Detail Teknis Presisi & Jangkauan Inti

(1) Presisi pengukuran mencapai ±0,001g/cc (±1,0kg/m³), kemampuan pengulangan hingga ±0,0001g/cc (±1,0kg/m³), menangkap gambar berukuran kecil perubahan konsentrasi secara akurat selama pemantauan pipa terus menerus.

(2) Rentang pengukuran lebar mencakup 0~3g/cc (0~3000kg/m³ / 0~187,41lb/ft³), berlaku untuk air bersih, konsentrasi rendah lumpur, mortar sedang, dan pulp mineral berat berdensitas tinggi dari berbagai industri.

6. Detail Adaptasi Listrik & Ambien

(1) Catu daya standar: masukan daya industri 380V, sangat sesuai dengan standar distribusi daya tambang, perlindungan lingkungan dan tempat produksi bahan kimia dalam dan luar negeri.

(2)Suhu kerja sekitar berkisar dari -40℃ hingga +85℃(-40~+185℉), beradaptasi dengan pabrik luar ruangan utara yang dingin dan lingkungan bengkel produksi tropis bersuhu tinggi.

7. Keuntungan Struktural Praktis Tambahan

(1) Desain saluran aliran arus yang dioptimalkan sangat mengurangi gangguan turbulensi fluida yang disebabkan oleh aliran bubur meningkatkan stabilitas saat mengukur media dengan gelembung kecil dan kotoran serat halus.

(2) Tata letak keseluruhan yang ringkas dengan biaya pemasangan rendah, tidak diperlukan kerangka pendukung tambahan yang rumit selama di lapangan instalasi, menghemat tenaga kerja konstruksi dan biaya aksesori.

Pertanyaan Umum

1. Pertanyaan Terkait Instalasi

● Q1: Di manakah posisi pemasangan terbaik untuk pengukur konsentrasi?

A: Pasang pada bagian pipa lurus horizontal dengan aliran fluida stabil; hindari outlet pompa, siku pipa dan mendadak pipa ekspansi yang akan menyebabkan turbulensi parah dan jebakan udara, sehingga mempengaruhi presisi pengukuran. Tetap di minimal 5 kali diameter pipa bagian lurus sebelum dan sesudah alat.

● Q2: Bisakah dipasang secara vertikal pada pipa vertikal?

J: Tidak disarankan. Pemasangan vertikal dengan mudah menyebabkan penurunan padat dan akumulasi udara di dalam pengukuran tabung, menyebabkan data melayang; pipa vertikal hanya dapat diterima jika media mengalir ke atas secara terus menerus dalam keadaan stabil kecepatan aliran.

2. Akurasi Pengukuran & Adaptasi Sedang

● Q3: Apakah gelembung udara atau kristalisasi medium akan mempengaruhi data pengukuran?

A: Struktur tubular anti-kristalisasi full-bore eksklusif kami ditambah algoritma anti-gelembung bawaan dapat menghilangkan sebagian besar gangguan inklusi dan kristalisasi udara, memecahkan kesulitan umum industri dengan viskositas tinggi pengukuran cairan mengkristal; ban dalam yang dipoles cermin semakin mengurangi adhesi kristal.

● Q4: Berapa kisaran pH medium yang berlaku untuk berbagai bahan basah?

Versi SUS316L: pH 5~11 untuk bubur asam lemah & alkali lemah; Versi Hastelloy C22 / Titanium: pH 1~14, cocok untuk asam kuat, alkali kuat, dan air limbah korosif klorida tinggi.

● Q5: Berapa besar fluktuasi presisi yang diakibatkan oleh perubahan suhu?

A: Kompensasi suhu pra-kalibrasi, hanya kesalahan ±0,0001g/cc per perubahan suhu, suhu sedang dari -50℃ hingga +150℃ tidak akan menyebabkan hilangnya akurasi yang jelas.

3. Pemilihan Parameter & Rentang

● Q6: Kepadatan bubur saya sekitar 2,2g/cc, apakah meteran ini dapat berfungsi normal?

J: Rentang pengukuran standar adalah 0~3g/cc, sepenuhnya mencakup kondisi kerja Anda; rentang khusus tersedia untuk bubur berat khusus yang melebihi batas.

● Q7: Berapa tekanan pipa maksimum yang dapat ditanggung oleh meteran?

Tipe standar: Tekanan kerja maksimal 2MPa; Tipe khusus tekanan tinggi: 100bar(1450psi). Semua produk lulus 1,5 kali uji hidrolik tekanan terukur sebelum pengiriman.

4. IoT & Keluaran Sinyal

● Q8: Apakah meteran mendukung pemeriksaan data jarak jauh?

J: Ya, modul IoT standar bawaan, unggah data real-time dan historis ke platform cloud; pengguna dapat memeriksa data tren online dan ekspor laporan pengujian tersegmentasi untuk analisis produksi.

● Q9: Jenis sinyal kontrol apa yang dapat dihasilkan instrumen?

J: Desain bawaan digital dapat terhubung ke sistem PLC/DCS untuk takaran otomatis dan kontrol proses loop tertutup.

5. Perawatan & Penggunaan Sehari-hari

● Q10: Seberapa sering kita perlu membersihkan tabung pengukur?

A: Untuk bubur mineral biasa: bersihkan setiap 7~15 hari; media kristalisasi mudah dengan viskositas tinggi dengan cermin opsi pemolesan dapat memperpanjang siklus pembersihan hingga 25~35 hari.

● Q11: Apakah kalibrasi rutin diperlukan?

J: Merekomendasikan kalibrasi perbandingan lab pengambilan sampel manual sebulan sekali untuk menjamin presisi stabil jangka panjang.

6. Sertifikasi & Kustomisasi

● Q12: Apakah produk Anda memiliki sertifikat CE dan ISO?

A: Semua Pengukur Konsentrasi Mortar Terpasang Flange Anti-blok kami untuk Sistem Penyampaian Bubur Lingkungan adalah CE bersertifikat dan diproduksi di bawah sistem manajemen mutu ISO; dokumen sertifikasi lengkap dapat disediakan izin bea cukai dan penawaran proyek.

● Q13: Dapatkah saya menyesuaikan jenis tahan ledakan atau ukuran pipa khusus?

A: Ya, struktur tahan ledakan, kaliber berbeda, bahan khusus, dan tingkat tekanan khusus semuanya dapat diterima sesuai dengan kondisi kerja lokasi pelanggan.

7. Purna Jual & Garansi

● Q14: Apa kebijakan garansi Anda?

A: Garansi mesin penuh 1 tahun, penggantian suku cadang gratis untuk cacat kualitas yang disebabkan oleh produksi di dalam garansi; konsultasi teknis seumur hidup dan pasokan suku cadang dengan harga terjangkau setelah garansi berakhir.

Tindakan Pencegahan Pengoperasian

1. Persyaratan Instalasi

Pasang instrumen pada pipa lurus horizontal; pertahankan panjang pipa lurus yang cukup sebelum dan sesudah meteran. Hindari pemasangan di outlet pompa, siku, dan bagian aliran turbulen untuk mencegah data deteksi tidak stabil. Bersihkan kerikil bagian dalam pipa, serba-serbi, dan balok padat besar sebelum pemasangan.

2. Peraturan Komisioning

Selesaikan kalibrasi nol air setelah pemasangan. Atur pencocokan parameter batas konsentrasi atas dan bawah properti mortar di lokasi untuk mewujudkan hubungan otomatis dengan pompa pengiriman dan peralatan dosis.

3. Manajemen Berjalan Normal

Melarang pengoperasian pipa kosong dalam waktu lama tanpa media, yang dapat merusak probe garpu tala dan menyebabkan kelainan bacaan. Hindari lonjakan tajam tekanan aliran pipa secara tiba-tiba selama produksi berkelanjutan. Periksa tampilan waktu nyata dan data umpan balik PLC per shift.

4. Perawatan Berkala

Bersihkan lumpur, pasir, dan mortar terikat pada permukaan garpu setiap 15~20 hari. Melakukan perbandingan sampling dan instrumen kalibrasi setiap bulan untuk memastikan akurasi pengukuran. Periksa secara teratur penyegelan flensa dan integritas kabel penghubung.

5. Perlindungan Kondisi Kerja Khusus

Untuk mortar kaya pasir dengan abrasi tinggi, periksa kondisi keausan lapisan PU secara teratur. Kotak kontrol terpasang di luar ruangan harus terlindung dari perendaman hujan jangka panjang; jangan pernah membuka selubung listrik model tahan ledakan di bawah lingkungan gas yang mudah terbakar.

6. Perawatan Shutdown Jangka Panjang

Jika peralatan berhenti bekerja selama 20 hari, bersihkan sepenuhnya sisa mortar di dalam rongga pengukuran, keringkan penyetelannya komponen garpu dan segel kedua ujung pipa untuk penyimpanan.

Mengapa Memilih kami

1. Desain bertarget profesional untuk mortar & lumpur lingkungan

Dikembangkan secara eksklusif untuk mortar konstruksi yang mengandung pasir dan lumpur lingkungan kota, terbuka besar yang unik rongga anti-blok secara efektif mengatasi penyumbatan probe yang disebabkan oleh sedimen dan pasir, cacat umum pada penyetelan biasa pengukur konsentrasi garpu.

2. Pilihan material yang fleksibel untuk beragam kondisi abrasi

SUS304 kental standar untuk bubur umum; lapisan tahan aus PU opsional untuk media abrasif pasir tinggi, memperpanjang umur layanan jelas dalam kondisi pengangkutan yang keras.

3. Sertifikasi lengkap untuk ekspor proyek global

Semua produk lulus sertifikasi CE dan ISO, kertas sertifikasi lengkap tersedia untuk tender luar negeri, bea cukai izin dan inspeksi pihak ketiga.

4. Pengujian simulasi pabrik yang ketat sebelum pengiriman

Setiap unit menjalani pengujian terus menerus selama 36 jam dengan mortar pasir yang disiapkan sendiri untuk memverifikasi kinerja anti-blok dan mengukur presisi, sangat mengurangi tingkat kegagalan debugging di tempat.

5. Instalasi mudah dan kompatibilitas yang baik

Mengadopsi ukuran flensa standar umum untuk pipa lingkungan, cocok dengan sebagian besar pipa pengangkut yang ada dengan no transformasi pipa yang rumit dan biaya renovasi yang lebih rendah.

6. Layanan yang disesuaikan untuk kondisi kerja yang berbeda

Mendukung penyesuaian pada rentang pengukuran, kaliber flensa, keluaran sinyal, dan konfigurasi tahan ledakan yang sesuai dengan parameter bubur situs sebenarnya.

Pengemasan & Pengiriman

1. Pengukur Konsentrasi Mortar Terpasang Flange Anti-blok Untuk Sistem Penyampaian Bubur Lingkungan ini dikirimkan oleh pengepakan telanjang sebagai konfigurasi standar tanpa kotak kayu luar. Seluruh badan pengukur dipasang dengan anti karat minyak pada flensa dan permukaan logam untuk menghindari karat selama transportasi laut atau darat jarak jauh.

2. Probe penginderaan garpu tala presisi dibungkus secara individual dengan busa tahan guncangan tebal dan film PE tahan air mencegah kerusakan akibat benturan, goresan, dan erosi kelembapan saat transit.

3. Unit pemancar digital atas dikemas secara terpisah dengan bantalan busa dan kantong plastik tertutup, dipasang pada peralatan permukaan dengan pita pengikat untuk menghindari jatuh dan kegagalan getaran selama bongkar muat.

4. Semua aksesori terpasang termasuk gasket penyegel, baut pemasangan, dan perlengkapan kabel dikumpulkan ke dalam kantong plastik kecil tahan air yang mandiri dan diikatkan pada peralatan utama.

5. Manual pengoperasian, salinan sertifikasi CE & ISO, laporan inspeksi pabrik disegel secara khusus kantong dokumen tahan air dan dipasang bersama dengan instrumen untuk bea cukai pelanggan dan penggunaan di tempat.

6. Selama pemuatan, beberapa instrumen dipisahkan dengan strip karet anti-tabrakan dan diikat kuat dengan baja sabuk di dalam wadah atau kompartemen truk untuk mencegah pergeseran, benturan dan abrasi dalam transportasi bergelombang.

7. Untuk pengiriman laut jarak jauh, pengering ekstra tahan lembab ditempatkan di samping peralatan untuk mengatasi suhu tinggi kelembaban di dalam kontainer pengiriman dan mencegah korosi logam.

Perbandingan Efek Sebelum & Sesudah Instalasi

1. Pengendalian Penyumbatan Saluran Pipa

● Sebelumnya: Sedimen pasir dan mortar sering menyumbat saluran pipa, sehingga memerlukan 2–3 kali pembersihan penghentian per minggu, membuang banyak waktu produksi dan biaya tenaga kerja.

● Setelah: Pemantauan konsentrasi real-time secara otomatis menyesuaikan kecepatan pompa untuk menghindari pengumpanan mortar yang terlalu tebal, tingkat penyumbatan pipa turun lebih dari 75%, frekuensi pembersihan penghentian rutin sangat berkurang.

2. Stabilitas Kualitas Mortar

● Sebelumnya: Konsentrasi bubur yang tidak stabil menyebabkan proporsi mortar jadi tidak konsisten, air atau pasir berlebihan menyebabkan produk tidak berkualitas dan pemborosan bahan baku.

● Setelah: Penambahan air otomatis yang dikontrol oleh data konsentrasi menjaga konsentrasi mortar tetap stabil di dalamnya kisaran yang dibutuhkan, tingkat kualifikasi produk jelas meningkat dan konsumsi bahan baku dihemat.

3. Biaya Konsumsi Bahan Kimia & Air

● Sebelumnya: Pemberian dosis air dan zat aditif secara manual menyebabkan pemberian pakan berlebih, sehingga menyebabkan tingginya konsumsi air yang tidak diperlukan air dan bahan pembantu.

● Setelah: Pemberian dosis otomatis loop tertutup berdasarkan konsentrasi nyata mengurangi biaya air dan bahan tambahan sebesar 15%~25%.

4. Masukan Tenaga Kerja di Tempat

● Sebelumnya: Pekerja memerlukan pengambilan sampel manual dan pengujian laboratorium secara rutin setiap shift untuk menilai kepadatan lumpur, menempati tenaga kerja ekstra.

● Setelah: Deteksi online berkelanjutan membatalkan pekerjaan pengambilan sampel manual harian dan mengurangi biaya tenaga kerja terkait.

5. Biaya Pembuangan Lumpur Selanjutnya

● Sebelumnya: Konsentrasi yang tidak teratur menyebabkan efek pengeringan lumpur yang tidak merata, peningkatan kelembaban lumpur yang tinggi biaya transportasi dan TPA.

● Setelah: Pengumpanan yang stabil mengoptimalkan pengolahan dewatering lanjutan, kelembapan lumpur dikontrol dengan mantap, lumpur volume total berkurang dan biaya pembuangan keseluruhan menurun.

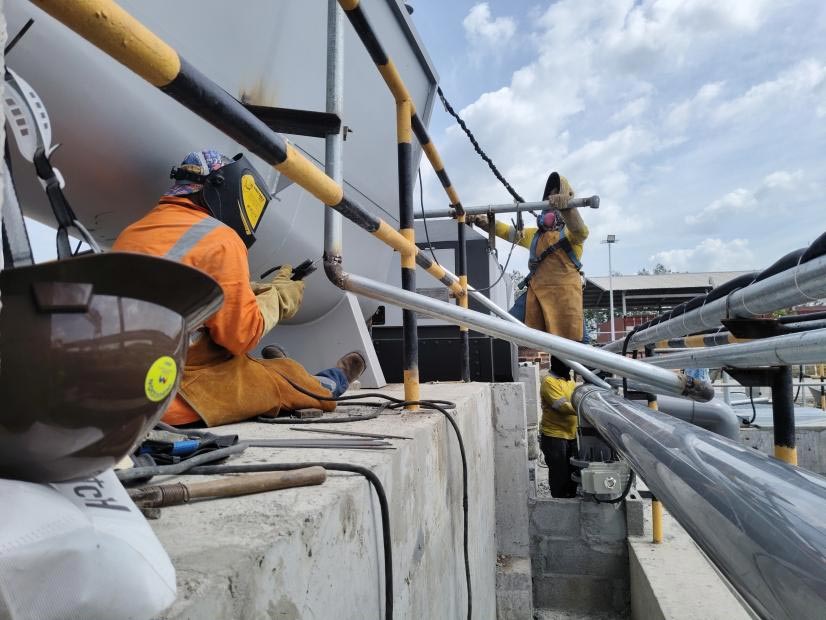

Kasus Referensi Proyek | Pangkalan Liudianwu Teknik Pelabuhan Ketiga CCCC Xiamen

1. Ikhtisar Proyek

Proyek pendukung pengangkutan bubur lingkungan & pemisahan padat-cair ini dibangun untuk CCCC Third Harbor Teknik (Xiamen) Pangkalan Konstruksi Liudianwu, bekerja sama dengan Peralatan Lengkap Lingkungan Sinou Zhejiang Co, Ltd Pengukur konsentrasi mortar anti-blok yang dipasang di flensa kami dipasang di mortar & sistem pipa pengiriman lumpur pengerukan. Instrumen ini mewujudkan pemantauan online terhadap bubur konstruksi secara real-time kepadatan untuk mendukung kontrol pengumpanan pipa otomatis untuk pembuangan lumpur teknik pondasi.

2. Latar Belakang Aplikasi

Pangkalan tersebut memproduksi mortar konstruksi besar-besaran yang mengandung pasir dan lumpur lumpur yang dikeruk selama konstruksi pelabuhan. Di awal pengoperasian, pemberian pakan manual yang tidak stabil sering memicu seringnya penyumbatan pipa, konsumsi air yang berlebihan dan lain-lain kualitas mortar jadi yang tidak konsisten, sehingga menimbulkan biaya tenaga kerja dan pemeliharaan yang tinggi. Setelah menginstal inline kami meter konsentrasi, seluruh sistem pengangkutan mewujudkan pengaturan otomatis loop tertutup.

3. Solusi Pencocokan & Konfigurasi Peralatan di Tempat

1. Pasang Pengukur Konsentrasi Mortar Terpasang Flange Anti-blok kami Untuk Sistem Penyampaian Bubur Lingkungan di bagian utama pipa pengangkut bubur untuk terus mendeteksi kandungan padat dari mortar berpasir.

2. Sinyal konsentrasi menghubungkan pompa pengumpan frekuensi variabel dan peralatan takaran air otomatis; sistem secara otomatis menyesuaikan aliran umpan dan volume air tambahan berdasarkan data kepadatan waktu nyata.

3. Bekerja sama dengan agitator tangki pencampur di tempat dan peralatan dewatering lumpur berikutnya untuk membentuk satu set lengkap sistem pemrosesan bubur yang cerdas.

4. Manfaat Berjalannya Proyek Aktual

● Mengurangi penyumbatan pipa: Kontrol konsentrasi otomatis memotong frekuensi penyumbatan pipa lebih dari 70%, batalkan pembersihan penutupan pipa penuh secara berkala.

● Menghemat biaya bahan baku: Proporsi mortar yang stabil mengurangi air dan limbah aditif sebesar 18%~23%.

● Mengurangi tenaga kerja manual: Hilangkan pengambilan sampel manual berulang setiap hari dan pengujian kepadatan laboratorium, sehingga menghemat pekerjaan di lokasi menguji masukan tenaga kerja.

● Kualitas produk akhir yang stabil: Konsentrasi mortar tetap berada dalam kisaran toleransi desain, dan terus meningkat hasil bahan baku konstruksi dan efisiensi kemajuan proyek.
