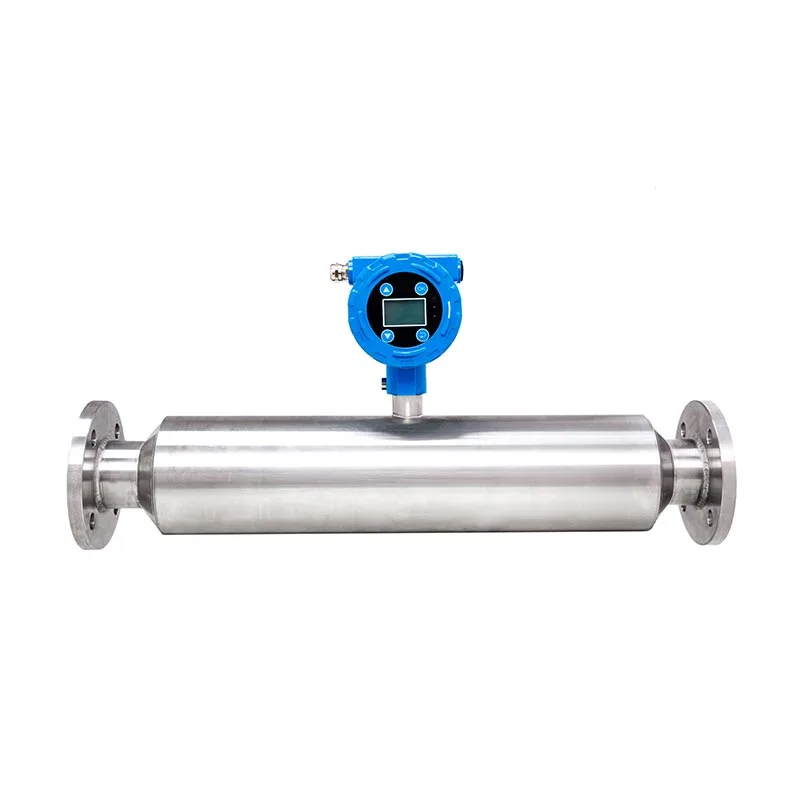

Pengukur Konsentrasi Bubur Tubular Inline Stainless Steel Untuk Sistem Pipa Pendukung Filter Press

SINOU adalah produsen profesional yang berfokus pada instrumen pemantauan otomatis pencocokan filter press, menyediakan Pengukur Konsentrasi Bubur Tubular Inline Stainless Steel yang disesuaikan Untuk Sistem Pipa Pendukung Filter Press untuk pelanggan percetakan, kimia, pelapisan listrik, dan pembuatan kertas global. Dirancang sebagai pipa pemasangan langsung berbentuk tabung struktur untuk filter press pipa bubur masuk, ini menargetkan lumpur pewarna korosif dengan viskositas tinggi dan bubur kimia fitur pencetakan air limbah.

Semua bagian yang dibasahi mengadopsi baja tahan karat SUS316L dengan anti-korosi Hastelloy opsional penyesuaian; tautan keluaran sinyal 4-20mA/RS485 waktu nyata filter tekan kabinet kontrol otomatis untuk menyesuaikan aliran pengumpanan dan membran menekan tekanan dengan cerdas. Kami menyesuaikan diameter pipa, rentang pengukuran, dan tingkat tahan ledakan membangun sistem dewatering loop tertutup otomatis penuh yang disesuaikan dengan Percetakan Kimia dan Mesin Filter Membran Pencelupan.

Fitur Produk Inti

1. Struktur terintegrasi tubular baja tahan karat penuh Semua badan pipa dan komponen penginderaan Inline Baja Tahan Karat Pengukur Konsentrasi Bubur Tubular Untuk Sistem Pipa Pendukung Filter Press mengadopsi baja tahan karat SUS316L, tahan korosi asam, alkali dan garam pada bubur pewarna pencetakan, hindari kerusakan karat di bawah media korosif jangka panjang.

2. Teknologi pengukuran ultrasonik non-nuklir Tidak ada sumber radioaktif, aman untuk produksi bengkel; anti-gelembung & desain interferensi anti-serat, mengadaptasi lumpur pencetakan serat tinggi dan bubur kimia halus, pengukuran stabil bahkan dengan udara yang masuk melalui pipa.

3. Pemasangan pipa flensa langsung Desain tubular inline terhubung langsung pada pipa pengumpan filter press tanpa transformasi bypass, menghemat biaya modifikasi sipil dan pipa untuk bengkel filter press yang ada.

4. Tautan otomatis dengan filter tekan PLC Tautan output sinyal konsentrasi real-time sistem kontrol filter tekan; ketika konsentrasi bubur melebihi ambang batas yang ditetapkan, sistem secara otomatis mengurangi kecepatan pompa pengumpanan atau memperpanjang membran pemerasan waktu untuk menstabilkan kelembaban kue saringan.

5. Pipa bagian dalam anti-adhesi yang dapat membersihkan sendiri Permukaan ban dalam yang dipoles mencegah pigmen pewarna dan adhesi lumpur halus, kurangi frekuensi pembersihan manual secara teratur.

6. Beberapa keluaran sinyal & tampilan cerdas LCD lokal tampilan konsentrasi real-time + analog 4 ~ 20mA + komunikasi Modbus RS485 opsional, mendukung pengumpulan data cloud jarak jauh dan ekspor catatan produksi.

Spesifikasi Parameter Teknis

Prinsip Kerja

1. Prinsip Pengukuran Inti

Pengukur konsentrasi mengadopsi prinsip deteksi inline ultrasonik canggih. Ketika bubur mengalir melalui tabung badan pengukur Meteran Konsentrasi Bubur Tubular Inline Stainless Steel Untuk Pipa Pendukung Filter Press Sistem, gelombang ultrasonik ditransmisikan melalui media cair. Instrumen ini menghitung konten padat secara real-time dan konsentrasi bubur dengan mendeteksi redaman kecepatan suara yang disebabkan oleh partikel padat tersuspensi di dalam pewarna & bubur kimia.

2. Konversi Sinyal & Output Data

Chip penginderaan presisi tinggi bawaan mengubah sinyal ultrasonik yang dikumpulkan menjadi data konsentrasi digital. Itu perangkat mengeluarkan sinyal digital standar 4-20mA atau RS485 dan mengirimkan nilai konsentrasi waktu nyata ke yang cocok Kabinet PLC Pers Filter Membran Pencetakan Kimia dan Pencelupan.

3. Kontrol Otomatis Loop Tertutup dengan Sistem Filter Press

Menurut ambang batas konsentrasi atas dan bawah yang telah ditetapkan, sistem kontrol filter tekan secara otomatis menyesuaikan frekuensi pompa pengumpan dan aliran pengumpanan: kurangi laju pengumpanan ketika bubur terlalu kental untuk menghindari kebocoran pelat filter; meningkatkan volume pengumpanan ketika bubur terlalu encer untuk meningkatkan efisiensi produksi. Sementara itu, sistem mengoptimalkan waktu pemerasan membran untuk menstabilkan kelembaban kue filter akhir.

4. Prinsip Desain Tambahan Anti-interferensi

Ban dalam yang dipoles cermin mengurangi adhesi lumpur dan melekatnya gelembung. Algoritme bawaan secara otomatis menghilangkan gangguan dari gelembung udara mikro dan serat tekstil pendek yang terkandung dalam lumpur pencetakan untuk menjamin kestabilan akurasi pengukuran.

5. Tampilan Data & Pengunggahan Jarak Jauh

Layar LCD di tempat menampilkan data konsentrasi seketika secara langsung; unggahan modul transmisi cloud opsional catatan konsentrasi historis, memfasilitasi statistik data produksi dan optimalisasi formula selanjutnya pengeringan lumpur.

Tindakan Pencegahan Pengoperasian

1. Tip Pra-instalasi & Komisioning

(1) Bersihkan puing-puing internal pipa, serat kapas, dan gumpalan padat sebelum pemasangan untuk menghindari menghalangi pengukuran tabung.

(2) Selesaikan kalibrasi nol dengan air bersih setelah pemasangan; mengatur parameter batas konsentrasi atas/bawah mencocokkan lumpur lokal untuk kontrol hubungan penyaring tekan.

(3) Pasang meteran pada bagian pipa lurus horizontal; hindari siku, saluran keluar pompa, dan pemuaian pipa secara tiba-tiba posisi untuk mengurangi gangguan aliran turbulen.

2. Manajemen Lari Harian

(1) Jangan menjalankan pipa kosong tanpa media; matikan listrik jika saluran pipa terkuras untuk mencegah penyimpangan data yang tidak normal.

(2) Jaga tekanan pengumpanan tetap stabil, hindari lonjakan laju aliran tajam yang akan mempengaruhi akurasi deteksi.

(3) Periksa tampilan waktu nyata dan sinyal umpan balik PLC setiap shift; berhenti untuk diperiksa jika data berfluktuasi secara tidak normal.

3. Aturan Perawatan Reguler

(1) Siram ban dalam dengan air bersih setelah dimatikan setiap hari untuk menghilangkan pigmen yang menempel dan lumpur kental.

(2) Lakukan perbandingan laboratorium pengambilan sampel manual setiap 30 hari, kalibrasi ulang instrumen untuk memastikan presisi pengukuran.

(3) Periksa kekencangan kabel dan penyegelan cangkang setiap bulan; ganti potongan penyegel yang menua tepat waktu untuk bengkel korosif.

4. Perlindungan Lingkungan Khusus

(1) Untuk kondisi kerja lumpur pewarna asam kuat & alkali, hindari menuangkan bahan kimia pekat secara langsung ke dalamnya badan peralatan.

(2) Unit yang dipasang di luar ruangan menjauhkan kotak kendali dari hujan yang berkepanjangan; versi tahan ledakan tidak boleh terbuka perumahan listrik di lingkungan gas yang mudah terbakar.

5. Penanganan Shutdown Jangka Panjang

Jika menghentikan pengoperasian selama 15 hari, bersihkan sepenuhnya sisa lumpur di dalam tabung, jaga rongga bagian dalam tetap kering dan tutup pipa kedua ujungnya.

Kustomisasi & Proses Produksi

Langkah 1: Komunikasi Kondisi Kerja & Konfirmasi Parameter Teknis di Tempat

Insinyur teknis kami mengumpulkan parameter lapangan lengkap dari pelanggan yang melengkapi Percetakan Kimia dan Membran Pencelupan Filter Press, termasuk diameter nominal pipa, nilai pH bubur, kandungan serat, suhu kerja, pipa tekanan, rentang fluktuasi konsentrasi aktual, persyaratan hubungan PLC, dan permintaan tahan ledakan bengkel Pengukur Konsentrasi Bubur Tubular Inline Stainless Steel Untuk Sistem Pipa Pendukung Filter Press. Konfirmasikan bahan yang dibasahi (SUS316L/Hastelloy/Titanium), rentang pengukuran, mode keluaran sinyal (4-20mA/RS485), penyelesaian akhir yang disesuaikan skema teknis dan kutipan formal setelah analisis data.

Langkah 2: Simulasi Bidang Aliran CFD + Desain Optimasi Struktural CAD

Tim R&D mengadopsi perangkat lunak simulasi cairan CFD untuk mengoptimalkan radian ban dalam, pemasangan sensor ultrasonik posisi dan tata letak saluran aliran Pengukur Konsentrasi Bubur Tubular Inline Stainless Steel Untuk Filter Press Mendukung Sistem Saluran Pipa, menghilangkan gangguan pengukuran yang disebabkan oleh turbulensi bubur, belitan serat, dan udara gelembung. Lengkapi gambar produksi formal, komponen BOM dan lembar parameter keterkaitan setelah teknis internal mengaudit.

Langkah 3: Pengadaan Bahan Baku & Inspeksi Masuk

Beli pipa baja tahan karat bersertifikat, bahan paduan, modul penginderaan ultrasonik, pemancar industri dan aksesoris elektronik untuk pengukur konsentrasi. Semua bahan baku logam yang terendam mengalami perendaman asam basa uji titik anti korosi; komponen elektronik menyelesaikan penyaringan penuaan suhu tinggi-rendah sebelum disimpan, ditolak stok mentah yang tidak memenuhi syarat secara langsung.

Step4: Pemesinan Presisi CNC & Perawatan Permukaan Anti-korosi

1. Mengadopsi pemotongan laser CNC, pengelasan otomatis mulus dan pembubutan presisi untuk bodi utama berbentuk tabung;

2. Dinding bagian dalam pipa SUS316L standar melakukan pemolesan cermin untuk anti-adhesi; Hastelloy/Titanium disesuaikan bagian menyelesaikan pasif pengawetan untuk meningkatkan ketahanan korosi asam & alkali dengan mengadaptasi lumpur pewarna pencetakan lingkungan hidup;

3. Cangkang pelindung luar diproses dengan die-casting + penyemprotan cat anti korosi.

Langkah5: Rakitan Sensor, Pengkabelan Sirkuit & Pra-Pengaturan Program

Pekerja profesional memperbaiki probe penginderaan ultrasonik di dalam badan tabung mengikuti spesifikasi perakitan; berkumpul pemancar, modul tampilan dan terminal kabel. Batas atas/bawah konsentrasi pra-program, hubungan tekan filter parameter keluaran dan algoritma anti-interferensi sesuai dengan fitur lumpur pelanggan di bengkel, selesaikan internal debugging sirkuit.

Langkah 6: Simulasi Uji Pabrik Beban Bubur Pencetakan (Tautan QC Inti)

Setiap Pengukur Konsentrasi yang telah selesai menjalani uji simulasi berkelanjutan selama 48 jam dengan cairan lumpur pewarna asam-alkali serat tinggi yang disiapkan sendiri. Pengukuran tes presisi, kinerja interferensi anti-gelembung & anti-serat, stabilitas keluaran sinyal, dan respons hubungan dengan filter tekan PLC; sesuaikan algoritma internal jika data pengujian melebihi rentang toleransi.

Step7: Inspeksi Kualitas Komprehensif Produk Jadi

Periksa kembali toleransi dimensi, tingkat perlindungan (tahan ledakan IP65/IP67/EX), kinerja penyegelan dan keseluruhan status kerja mesin; menerbitkan laporan inspeksi pabrik dengan data pengujian sebelum pergudangan. 5% pengambilan sampel acak per batch untuk diperiksa ulang untuk menjamin konsistensi batch.

Langkah 8: Pengemasan & Pengiriman Ekspor Anti-kelembaban

Lapisi pipa bagian dalam dan bagian logam dengan minyak anti karat, bungkus komponen inti dengan film plastik tahan air; bungkus peralatan set lengkap, segel cadangan, gambar instalasi dan manual pengoperasian ke dalam kotak kayu lapis ekspor yang harus dihindari kelembaban air laut dan kerusakan akibat tabrakan selama transportasi laut jarak jauh untuk proyek filter press di luar negeri.

Langkah9: Panduan Instalasi Purna Jual & Layanan Komisioning di Tempat

Memberikan panduan instalasi video jarak jauh dan layanan kalibrasi parameter; untuk pesanan massal filter set lengkap proyek tekan + pengukur konsentrasi, atur teknisi profesional ke bengkel percetakan & pencelupan pelanggan untuk pemasangan di tempat, debugging Pengukur Konsentrasi Bubur Tubular Inline Stainless Steel Untuk Filter Press Mendukung Sistem Saluran Pipa, selesaikan uji keterkaitan loop tertutup seluruh lini dengan Pencetakan Kimia dan Membran Pencelupan Filter Tekan dan latih operator untuk kalibrasi dan pemeliharaan harian. Menerapkan garansi mesin penuh 1 tahun dan layanan pasokan suku cadang dengan harga biaya seumur hidup.

Perbandingan Produk vs Pesaing

Peralatan Pendukung yang Cocok

1. Host Pencocokan Inti: Pers Filter Membran Pencetakan dan Pencelupan Kimia

Pengukur konsentrasi dipasang langsung pada pipa pengumpanan filter press, mentransmisikan bubur secara real-time sinyal konsentrasi untuk menyaring kabinet PLC tekan. Filter press secara otomatis menyesuaikan kecepatan pengumpanan, pengumpanan durasi dan tekanan pemerasan membran sesuai dengan data konsentrasi, menstabilkan kelembapan kue filter akhir antara 55%~70%, mengurangi kebocoran luapan dan penyumbatan kain saring yang disebabkan oleh kepadatan lumpur yang tidak konsisten.

2. Pompa Pengumpanan Bubur Frekuensi Variabel

Terhubung dengan pengukur konsentrasi melalui sinyal 4~20mA; ketika lumpur yang masuk terlalu pekat, pompa akan berkurang frekuensi pengoperasian untuk memperlambat pemberian makan; untuk bubur yang terlalu encer, kecepatan pompa ditingkatkan untuk meningkatkan volume pengumpanan. Sadarilah pengumpanan otomatis loop tertutup dan hindari penyesuaian pompa manual yang sering.

3. Sistem Dosis Flokulan Otomatis

Data konsentrasi memandu penambahan obat otomatis: lumpur dengan konsentrasi tinggi meningkatkan dosis flokulan secara otomatis, cairan mentah dengan konsentrasi rendah memotong kuantitas pengumpanan bahan kimia, menghemat 18%~28% biaya koagulan dan menghindari limbah kimia yang berlebihan.

4. Agitator Pengaduk Tangki Air Limbah

Dipasang di depan tangki penyimpanan lumpur untuk menjaga agar lumpur tetap homogen dan konsentrasi seragam sebelum masuk pipa pengumpanan, secara drastis mengurangi fluktuasi konsentrasi tajam yang mempengaruhi pengukuran meteran konsentrasi presisi dan stabilitas pengoperasian filter press.

5. Kabinet Kontrol Pusat PLC Cerdas

Kumpulkan data konsentrasi, parameter pengoperasian filter tekan, status pengoperasian pompa secara serempak; menyadari kontrol otomatis tak berawak proses penuh untuk pengkondisian lumpur, pengumpanan dan pengepresan filter, mendukung data historis penyimpanan dan pemeriksaan cloud jarak jauh melalui komunikasi RS485.

6. Alat Ukur Bantu (Opsional)

Monitor pH Online: Pantau fluktuasi asam-basa air limbah pewarna pencetakan, cocokkan data konsentrasi untuk menyesuaikan konfigurasi pelat filter anti korosi dan formula obat;

Pengukur Aliran Elektromagnetik Pipa: Bekerja sama dengan pengukur konsentrasi untuk menghitung total lumpur kering secara real-time berat untuk statistik produksi.

7. Konveyor Bubur & Konveyor Pelepasan Kue Filter

Pengumpanan stabil yang dikontrol oleh konsentrasi meningkatkan konsistensi pembentukan kue saringan; kue saringan kering seragam lebih banyak nyaman untuk pengangkutan otomatis dan pembuangan lumpur ke luar.

Sertifikasi Produk

Semua Pengukur Konsentrasi Bubur Tubular Inline Stainless Steel telah memperoleh sertifikasi CE, mematuhi UE standar keamanan listrik dan kompatibilitas elektromagnetik, memenuhi syarat untuk diedarkan secara bebas di pasar Eropa.

Produk lulus sertifikasi sistem manajemen mutu ISO yang relevan, seluruh aliran produksi mengikuti standar spesifikasi kendali mutu.

Dokumen sertifikasi formal yang lengkap dapat diberikan untuk deklarasi bea cukai pelanggan, penawaran proyek dan inspeksi pihak ketiga.
